TECS-W/L-M 模块式水冷磁悬浮变频离心式冷水机组
TECS-W/L-M 模块式水冷磁悬浮变频离心式冷水机组
Water-cooled Modular Magnetic Levitation Variable Speed Centrifugal Chiller
TECS-W/L-M系列
制冷量 281kW-528kW
模块式水冷磁悬浮变频离心式冷水机组采用模块化设计，具备灵活扩容及安装简便的特点，是克莱门特推出的用于绿色节能改造的一把利器，主要替代使用年限过长、运行能耗过高、存在安全隐患的老旧机组。尤其适用于较早应用中央空调且运输通道狭窄以及机房空间紧张的场合，例如位于高层建筑的中小型数据中心（中型IT机房、运营商机房、金融业机房等数据中心以及高级酒店、医院、地铁、公共建筑等。
拓展功能：
1-磁悬浮变频压缩机 2-冷媒R134a 3-制冷
整体框架结构描述：
■机组的整体框架及底板采用外表面已做聚脂喷涂处理的镀锌钢板制成，使机组整体不宜生锈。■机组结构布置方便、紧凑、简捷。压缩机、蒸发器及冷凝器上下分层设置，其他制冷部件沿框架外围设置，方便用户充分掌握机组的运行状态，对蒸发器及冷凝器在运输、机房安装及日常运行过程中起到有效的保护作用并且使维护更加方便。机组内的布置经过三维立体优化设计，布置紧凑，优化后的外形比例，需要的维护检修空间小，占用机房面积小，节省空间。
压缩机描述：

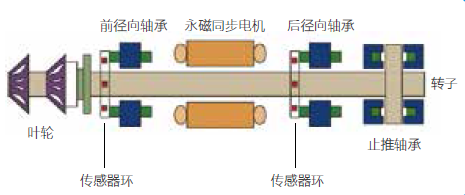

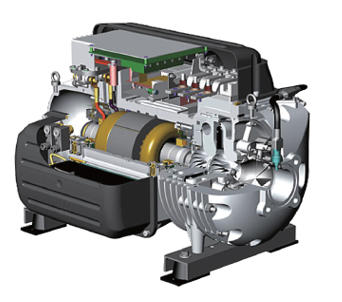

变频驱动的高效磁悬浮无油离心压缩机:应用空气动力学优化设计的高效两级离心技术、磁悬浮轴承技术，采用高性能脉宽调制(PWM)永磁同步电机，其转速随负荷变化自动调节，使机组在满负荷及部分负荷时均能高效运行。压缩机转子和叶轮在运行时悬浮在磁性系统中，安装在磁性轴承上的传感器不断地把实时情况反馈给轴承控制系统，适时调整轴承，确保转子实时精确定位并保持在中心位置，无任何接触摩擦，无需润滑油系统，无换热器油膜热阻，真正实现无油运行。相较于传统离心式压缩机，磁悬浮压缩机具备以下特点：■ 内置变频器，压缩机转速随负荷变化自动调节；
■ 部分负荷运行高效，节省运行费用；
■ 变频启动，机组启动电流低至2A,减少对电网的冲击；
■ 减少电机定子上的热应力。
蒸发器描述：

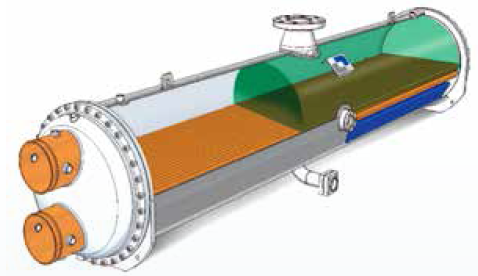

采用满液式高效蒸发器，蒸发管浸没在沸腾的液态制冷剂中, 有效提高机组制冷能力及能效比■ 高效强化传热管，管外轧制螺纹，大幅度提升制冷剂沸腾换热，有效降低管内外传热温差 ；
■ 管内侧强化传热增大了水侧扰动和紊流换热 ；
■ 冷冻水流动于管内侧,方便清洗维护。
冷凝器：
■采用壳管式高效冷凝器, 高效强化传热管，管外轧制螺纹，大幅度提升制冷剂珠状凝结，有效降低管内外传热温差，提高机组能效比；
■管内侧强化传热增大了水侧扰动和紊流换热；
■ 冷却水流动于管内侧,方便清洗维护。
控制柜：
■机组启动及微电脑控制部分集成于同一控制柜体，位于机组前端，电器部分的维修可在机组的前部进行，便于现场操作人员在机房内及机组间的操作，■电器控制箱为优质钢板压制成，外表面已做镀锌喷粉处理，使其耐气候性好，并能够有效保护机组电气部件。
■为了操作人员的安全性，主机一旦接通电源，操作人员将无法打开控制与电器部件的隔离板，以确保操作人员的安全。
控制系统：
专为磁悬浮模块机组优化设计的微电脑控制器，友好的用户界面，优良的控制调整功能、较强的扩展能力、较好的兼容性与复杂的中央空调控制理念完美结合。
■人机界面友好

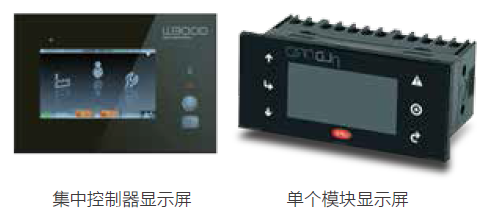

单个模块单元配置独立的控制器，既可实现单机控制，也可通过控制器上的通讯接口接入联机控制系统。集中控制器为联机系统控制器，控制接入系统的每个模块单元的负荷分配，较大程度保障整个系统高效、安全、稳定、精确运行。集中控制器为液晶真彩触摸显示屏，图形化显示界面，菜单式管理，显示运行状态、实时数据信息帮助检测与诊断， 支持参数调整与设定，独有“黑匣子”故障记录、分析系统。
■机组控制与运行管理
集中控制器显示屏与单个模块单元显示屏均可进入机组运行状态信息、运行曲线、参数设置、报警记录等信息显示界面。
认证及荣誉：
电气控制质量保证：
■机组严格按照国际国内AHRI、EN、UNI、JIS、GB/T18430.1标准设计、制造、测试，质量可靠；■ 电气系统按照IEC60204-1/GB5226.I标准设计、制造，智能微电脑控制系统监控机组运行；
■ 保障机组的可靠性和满足客户的严格要求。
节能高效：
多模块单元组合，压缩机多运行在部分负荷状态，节能明显。模块化冷水机组通过改变模块单元的运行数量来调整制冷量输出，迅速响应建筑物的负荷需求，避免传统整体型冷水机组部分负荷能耗高的难题，大大提升机组的全年运行效率。
尺寸小，重量轻：

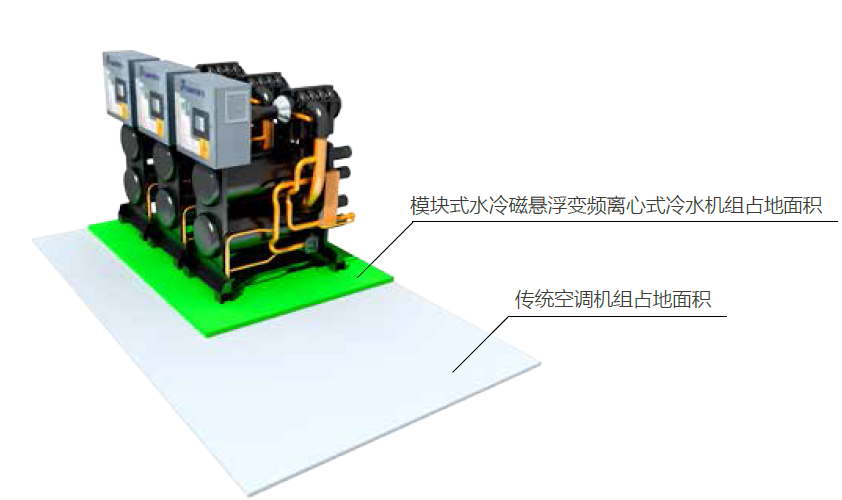

■标准模块单元结构紧凑，机组占地空间仅为传统机组的50%,轻松解决因运输通道狭窄而必须散件进场的难题，尤其适用于无专门运输通道以及机房空间紧张的改造项目。■单个标准模块单元整机重量不超过1.6T，可直接通过货梯运输至设备所需楼层进行安装，轻松解决高区机 房机组替换无运输通道的难题。
噪音低：
标准模块单元搭载变频磁悬浮压缩机，机组振动小噪音低。
灵活扩容：

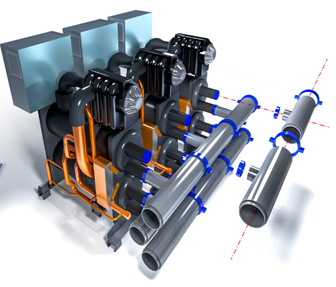

模块式水冷磁悬浮变频离心式冷水机组采用模块化设计，具备可扩容性。用户在后期机组扩容时毫无顾虑，只需将机组与预留的管路对接即可完成扩容，现场安装非常便利。
：
| 制冷量范围 | 281kW-528kW |
| 基础模块单元 | 80RT/100RT/125RT/150RT |
| 压缩机形式 | 磁悬浮变频离心式 |
| 压缩机数量 | 1个 |
| 制冷回路 | 独立制冷回路 |
| 制冷剂 | R134a |
| 电源形式 | 380-3Ph-50Hz |
南京鑫星中小银行服务业科技创新基地
地域11111：江苏省
总冷负荷：10030kW
总冷负荷：10030kW
年份：2017
总热负荷：6753kW
总热负荷：6753kW
建筑功能：综合办公
系统：水冷磁悬浮变频离心式冷水机组+水地源热泵机组+热回收机组
系统：水冷磁悬浮变频离心式冷水机组+水地源热泵机组+热回收机组
机组型号及数量：
TECS-W6004L-E 2台,PSRHH5603C-Y 2台,PSRHH5603C-Y-R 1台
河南省肿瘤医院
地域11111：河南
总冷负荷：12000kW
总冷负荷：12000kW
年份：2012
总热负荷：
总热负荷：
建筑功能：医疗卫生
系统：水冷磁悬浮变频离心式冷水机组
系统：水冷磁悬浮变频离心式冷水机组
机组型号及数量：
水冷磁悬浮机组2台+离心式冷水机组2台+空气源能量提升机9台
石家庄火车站东广场
地域11111：石家庄
总冷负荷：4248kW
总冷负荷：4248kW
年份：2014
总热负荷：
总热负荷：
建筑功能：轨道交通
系统：水冷螺杆式冷水机组
系统：水冷螺杆式冷水机组
机组型号及数量：
CSRH4002C-Y 3台
邯郸市中心医院
地域11111：邯郸
总冷负荷：3166kW
总冷负荷：3166kW
年份：2017
总热负荷：
总热负荷：
建筑功能：医疗卫生
系统：水冷磁悬浮变频离心式冷水机组
系统：水冷磁悬浮变频离心式冷水机组
机组型号及数量：
TECS-W3903L-E 2台
扬州明发江湾城
地域11111：江苏
总冷负荷：11371kW
总冷负荷：11371kW
年份：2015
总热负荷：12365kW
总热负荷：12365kW
建筑功能：
系统：水冷冷水机组+水地源热泵机组
系统：水冷冷水机组+水地源热泵机组
机组型号及数量：
CSRH1801E-Y 1台
PSRHH6003C-Y 2台
PSRHH1651C-Y-R 2台
PSRHH5403C- 2台
PSRHH1901C-Y-R 2台
