水冷离心式冷水机组

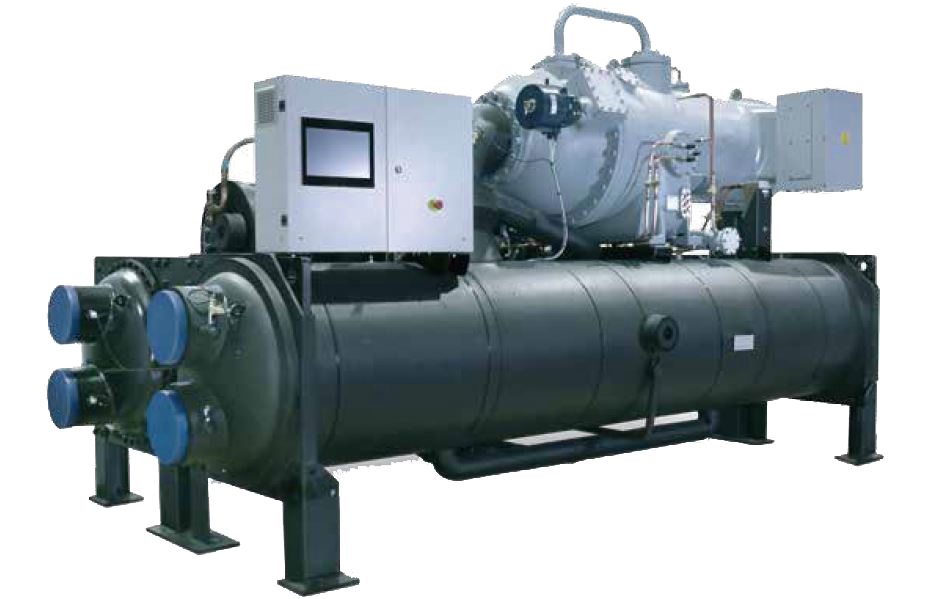

水冷离心式冷水机组 Water-cooled Centrifugal Chiller
CCS/CCS-F1系列 制冷量:1758kW-3000kW 克莱门特高效的两级离心压缩机变频水冷离心式冷水机组是最新推出的产品,采用最新开发的W3000中文微电脑控制器、18.5寸超大触摸显示屏、HFC134a制冷剂、新型高效换热器,以及经济器的完美结合使系统最优化匹配,其集高效节能、绿色环保、稳定可靠等特点于一体,可广泛应用于酒店、医院、企业、办公楼等场所。不仅能为宾馆、医院、商业大厦、工矿企业等场所的中央空调系统提供冷水、也可以为纺织、化工、食品、电子科研等部门提供工艺冷水。

拓展功能:

1-离心式压缩机 2-冷媒R134a 3-制冷

整体框架结构描述:

1、机组的底板均采用外表面已做聚脂喷涂处理的镀锌钢板制成,使机组整体不宜生锈。 2、机组结构布置方便、紧凑、简捷。压缩机、蒸发器及冷凝器上下分层设置,其他制冷部件沿框架外围设置,方便用户充分掌握机组的运行状态,对蒸发器及冷凝器在运输、机房安装及日常运行过程中起到有效的保护作用并且使维护更加方便。机组内的布置经过三维立体优化设计,布置紧凑,优化后的外形比例,需要的维护检修空间小,占用机房面积小,显著节省空间。,

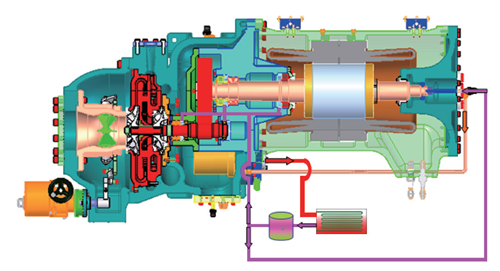

压缩机描述:

1、压缩机采用二级压缩带中间经济器补气结构,内部使用高强度合金的主轴、高强度铝合金封闭式叶轮、高精度航空级精密齿轮。 2、特殊铝合金铸造的叶轮,采用国际上最先进的NREC离心压缩机设计程序设计,用德国玛豪五轴加工中心加工,德国蔡司四坐标检测仪检测叶轮型线,德国申克动平衡试验机检测叶轮动平衡,保证了叶轮高精度,高效率。3、采用高强度滚珠/滚柱轴承,非普通的滑动轴承,故不怕压缩机急停,不需高位油箱;启动压缩机提前3秒开启油泵即可,润滑油不易进入系统;开机间隔可缩短至8分钟。 4、电机与压缩机一体,采用法兰密封,免去了开式电机必须有的电机与压缩机之间的连接和密封装置,减少了易损件,排除冷媒泄漏问题,采用液态冷媒蒸发冷却,电机温升低,噪音低,效率高,使用寿命长,机房只需一般的通风设备。

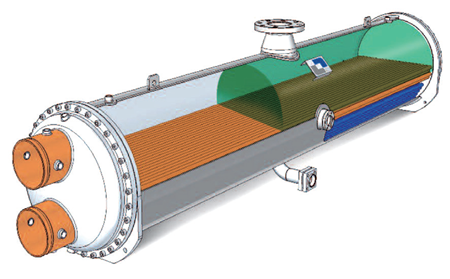

蒸发器描述:

1、采用壳管式满液式结构设计,使制冷剂能够充分蒸发,提高了换热效率。 2、高传热效率涡旋状内螺纹铜管,增加换热面积和制冷剂扰动,提高换热效果。 3、蒸发器设计、制造、检验等均符合GB/150《钢制压力容器》、JB/4750《制冷装置用压力容器》等压力容器国家标准和法规。

冷凝器:

1、 壳管式热交换器采用高效的双螺纹铜管,提高了壳侧制冷剂以及管侧冷却水间的热交换效果,比普通传热铜管换热效率提高达30%左右。 2、 冷凝器采用独特的进气方式,均匀分配制冷剂的流量,延长冷凝距离,使换热效果达到最佳。也增大机组过冷度,从而能有效地提高机组循环效率。 3、 冷凝器设计、制造、检验等均符合GB/150《钢制压力容器》、JB/4750《制冷装置用压力容器》等压力容器国家标准和法规。

控制柜:

1、机组启动及微电脑控制部分集成于同一控制柜体,位于机组前端,便于现场操作人员在机房内及机组间的操作,所有电器部分的维修均可在机组的前部进行。 2、电器控制箱为优质钢板压制成,外表面已做镀锌喷粉处理,使其耐气候性好,并能够有效保护机组电气部件。 3、为了操作人员的安全性,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。

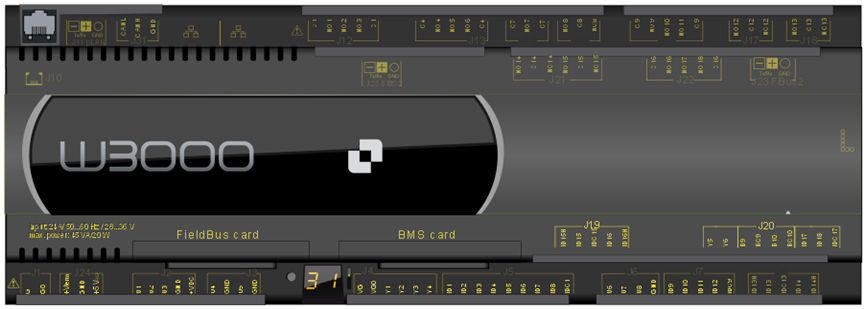

控制系统:

采用新型控制系统,具有良好的人机界面,优良的控制调整功能、较强的扩展能力、监控管理能力和极强的兼容性。多个扩展配件,增加远程和群控功能。 1、友好人机界面:操作屏嵌入机组,方便的操作、良好的 保护。全电脑自动控制,实现无人操作。直观LCD界面,多语言多菜单显示数据和参数调整,按照克莱门特传统,压机状态和参数另具有单独的直观显示,运转情况一目了然。 2、机组控制与运行管理:先进的W3000 微电脑智能控制系统,内置克莱门特特殊设计的控制算法,更加突出机组的节能性和可靠性:FIFO 压缩机运行时间均衡功能,延长整机寿命;自动负荷调整输出功能,节能节电;通过与压缩机的减载系统相配合,实现25-100%无级调节;运行参数调整和设定,适应不同环境应用;温度压力保护采用模拟量测量,可以预测预防故障发生,增加可靠性。 3、网络通讯和楼宇控制功能:支持楼宇控制连接。可以连接克莱门特、De’Longhi 等楼宇系统以及如MODBUS、LONWORKS、BACNET等常见的楼宇控制系统。 4、FWS Internet网络服务器:微电脑智能控制器可以选配克莱门特 FWS 网络服务器,通过局域网或Internet网络监测、参数设定与调整和控制机组运行。 5、故障保护、报警和分析能力微电脑智能控制器具有完善的故障保护、报警、记录和分析功能,具有高低压开关、缺相、逆相、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示,独有“Black Box”黑匣子故障记录、分析系统,可以记录400 个故障和每次故障发生前的200 多个现场数据,在故障发生后用来进行故障诊断,快速排除故障,提高技术支持效果。通过连接克莱门特Ser vice 远程服务程序,还可以在故障发生前发现潜在故障并进行妥善的预防处理,防患于未然。




认证及荣誉:

电气控制质量保证:

制冷范围 1758kW-3000kW
压缩机形式 离心式
压缩机数量 1个
制冷回路 单制冷回路
制冷剂 R134a
电源规格 380-3Ph-50Hz
南京鑫星中小银行服务业科技创新基地

南京鑫星中小银行服务业科技创新基地

地域:江苏省
总冷负荷:10030kW
年份:2017
总热负荷:6753kW
建筑功能:综合办公
系统:水冷磁悬浮变频离心式冷水机组+水地源热泵机组+热回收机组
机组型号及数量:
TECS-W6004L-E 2台,PSRHH5603C-Y 2台,PSRHH5603C-Y-R 1台
河南省肿瘤医院

河南省肿瘤医院

地域:河南
总冷负荷:12000kW
年份:2012
总热负荷:
建筑功能:医疗卫生
系统:水冷磁悬浮变频离心式冷水机组
机组型号及数量:

水冷磁悬浮机组2+离心式冷水机组2+空气源能量提升机9

石家庄火车站东广场

石家庄火车站东广场

地域:石家庄
总冷负荷:4248kW
年份:2014
总热负荷:
建筑功能:轨道交通
系统:水冷螺杆式冷水机组
机组型号及数量:
CSRH4002C-Y 3台
邯郸市中心医院

邯郸市中心医院

地域:邯郸
总冷负荷:3166kW
年份:2017
总热负荷:
建筑功能:医疗卫生
系统:水冷磁悬浮变频离心式冷水机组
机组型号及数量:
TECS-W3903L-E 2台
扬州明发江湾城

扬州明发江湾城

地域:江苏
总冷负荷:11371kW
年份:2015
总热负荷:12365kW
建筑功能:住宅/别墅
系统:水冷冷水机组+水地源热泵机组
机组型号及数量:
CSRH1801E-Y 1台 PSRHH6003C-Y 2台 PSRHH1651C-Y-R 2台 PSRHH5403C- 2台 PSRHH1901C-Y-R 2台
查看更多 > >

产品中心

PRODUCT
水冷离心式冷水机组
水冷离心式冷水机组 Water-cooled Centrifugal Chiller
CCS/CCS-F1系列 制冷量:1758kW-3000kW 克莱门特高效的两级离心压缩机变频水冷离心式冷水机组是最新推出的产品,采用最新开发的W3000中文微电脑控制器、18.5寸超大触摸显示屏、HFC134a制冷剂、新型高效换热器,以及经济器的完美结合使系统最优化匹配,其集高效节能、绿色环保、稳定可靠等特点于一体,可广泛应用于酒店、医院、企业、办公楼等场所。不仅能为宾馆、医院、商业大厦、工矿企业等场所的中央空调系统提供冷水、也可以为纺织、化工、食品、电子科研等部门提供工艺冷水。
特点
克莱门特
  • 特点
  • 基本参数
  • 应用案例
  • 下载
  • 其他

拓展功能:

1-离心式压缩机 2-冷媒R134a 3-制冷

整体框架结构描述:

1、机组的底板均采用外表面已做聚脂喷涂处理的镀锌钢板制成,使机组整体不宜生锈。 2、机组结构布置方便、紧凑、简捷。压缩机、蒸发器及冷凝器上下分层设置,其他制冷部件沿框架外围设置,方便用户充分掌握机组的运行状态,对蒸发器及冷凝器在运输、机房安装及日常运行过程中起到有效的保护作用并且使维护更加方便。机组内的布置经过三维立体优化设计,布置紧凑,优化后的外形比例,需要的维护检修空间小,占用机房面积小,显著节省空间。,

压缩机描述:

1、压缩机采用二级压缩带中间经济器补气结构,内部使用高强度合金的主轴、高强度铝合金封闭式叶轮、高精度航空级精密齿轮。 2、特殊铝合金铸造的叶轮,采用国际上最先进的NREC离心压缩机设计程序设计,用德国玛豪五轴加工中心加工,德国蔡司四坐标检测仪检测叶轮型线,德国申克动平衡试验机检测叶轮动平衡,保证了叶轮高精度,高效率。3、采用高强度滚珠/滚柱轴承,非普通的滑动轴承,故不怕压缩机急停,不需高位油箱;启动压缩机提前3秒开启油泵即可,润滑油不易进入系统;开机间隔可缩短至8分钟。 4、电机与压缩机一体,采用法兰密封,免去了开式电机必须有的电机与压缩机之间的连接和密封装置,减少了易损件,排除冷媒泄漏问题,采用液态冷媒蒸发冷却,电机温升低,噪音低,效率高,使用寿命长,机房只需一般的通风设备。


蒸发器描述:

1、采用壳管式满液式结构设计,使制冷剂能够充分蒸发,提高了换热效率。 2、高传热效率涡旋状内螺纹铜管,增加换热面积和制冷剂扰动,提高换热效果。 3、蒸发器设计、制造、检验等均符合GB/150《钢制压力容器》、JB/4750《制冷装置用压力容器》等压力容器国家标准和法规。

冷凝器:

1、 壳管式热交换器采用高效的双螺纹铜管,提高了壳侧制冷剂以及管侧冷却水间的热交换效果,比普通传热铜管换热效率提高达30%左右。 2、 冷凝器采用独特的进气方式,均匀分配制冷剂的流量,延长冷凝距离,使换热效果达到最佳。也增大机组过冷度,从而能有效地提高机组循环效率。 3、 冷凝器设计、制造、检验等均符合GB/150《钢制压力容器》、JB/4750《制冷装置用压力容器》等压力容器国家标准和法规。

控制柜:

1、机组启动及微电脑控制部分集成于同一控制柜体,位于机组前端,便于现场操作人员在机房内及机组间的操作,所有电器部分的维修均可在机组的前部进行。 2、电器控制箱为优质钢板压制成,外表面已做镀锌喷粉处理,使其耐气候性好,并能够有效保护机组电气部件。 3、为了操作人员的安全性,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。

控制系统:

采用新型控制系统,具有良好的人机界面,优良的控制调整功能、较强的扩展能力、监控管理能力和极强的兼容性。多个扩展配件,增加远程和群控功能。 1、友好人机界面:操作屏嵌入机组,方便的操作、良好的 保护。全电脑自动控制,实现无人操作。直观LCD界面,多语言多菜单显示数据和参数调整,按照克莱门特传统,压机状态和参数另具有单独的直观显示,运转情况一目了然。 2、机组控制与运行管理:先进的W3000 微电脑智能控制系统,内置克莱门特特殊设计的控制算法,更加突出机组的节能性和可靠性:FIFO 压缩机运行时间均衡功能,延长整机寿命;自动负荷调整输出功能,节能节电;通过与压缩机的减载系统相配合,实现25-100%无级调节;运行参数调整和设定,适应不同环境应用;温度压力保护采用模拟量测量,可以预测预防故障发生,增加可靠性。 3、网络通讯和楼宇控制功能:支持楼宇控制连接。可以连接克莱门特、De’Longhi 等楼宇系统以及如MODBUS、LONWORKS、BACNET等常见的楼宇控制系统。 4、FWS Internet网络服务器:微电脑智能控制器可以选配克莱门特 FWS 网络服务器,通过局域网或Internet网络监测、参数设定与调整和控制机组运行。 5、故障保护、报警和分析能力微电脑智能控制器具有完善的故障保护、报警、记录和分析功能,具有高低压开关、缺相、逆相、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示,独有“Black Box”黑匣子故障记录、分析系统,可以记录400 个故障和每次故障发生前的200 多个现场数据,在故障发生后用来进行故障诊断,快速排除故障,提高技术支持效果。通过连接克莱门特Ser vice 远程服务程序,还可以在故障发生前发现潜在故障并进行妥善的预防处理,防患于未然。




控制控制认证及荣誉:

电气控制质量保证:

制冷范围 1758kW-3000kW
压缩机形式 离心式
压缩机数量 1个
制冷回路 单制冷回路
制冷剂 R134a
电源规格 380-3Ph-50Hz
上海巴斯夫工厂

上海巴斯夫工厂

地域:上海 年份:2013 建筑功能:工业应用 系统:风冷热泵 总冷负荷:15500KW 总热负荷:16250KW
机组型号及数量:

CSRAN 2442-HL-X 3台 CSRAN 0401-HL-X 1台 ERACS2401C-N-SL 2台 ERACS3622C-N-SL 9台 ERACS2401C-N-D-SL 1台 CSRAN2722-Q-B-Y 3台

国家中影数字制作基地

国家中影数字制作基地

地域:北京 年份:2007 建筑功能:综合办公,酒店会所,商业应用 系统:水地源热泵机组 总冷负荷:13400kW 总热负荷:15400kW
机组型号及数量:

PSRHH 3602-Y1台 PSRHH6404-Y1台 PSRHH9604-D-Y 2台 PSRHH6804-D-Y 1台

上证所金桥技术中心基地

上证所金桥技术中心基地

地域:上海 年份:2017 建筑功能:数据中心 系统:风冷螺杆冷水机组+风冷涡旋热泵机组+热泵热水机组 总冷负荷:21800kW 总热负荷:1300kW
机组型号及数量:

ERACS3602C-B 16台 AQS0352-B 4台 AQS0182-B 8台 AQS0804-N-B 2台 AQS0552-N-B 2台 AQS0604-ATW-LT 2台

石家庄动物园

石家庄动物园

地域:石家庄 年份:2017 建筑功能:展览场馆 系统:小型地源热泵+螺杆式地源热泵 总冷负荷: 总热负荷:
机组型号及数量:

AQSW0452-N 1台 AQSW0041-N 3台 AQSW0121-N 2台 AQSW0091-N 5台 AQSW0412-N 1台 AQSW0182-N 1台 AQSW0152-N 1台 AQSW0262-N 1台 PSRHH0852C-Y 2台

石家庄洲际智选酒店

石家庄洲际智选酒店

地域:石家庄 年份:2015 建筑功能: 系统:风冷螺杆热泵+全热回收+风冷螺杆冷水机组 总冷负荷:1544kW 总热负荷:
机组型号及数量:

CSRAN1962-R-SL-Y 2台 ERACS2102C-SL 1台
