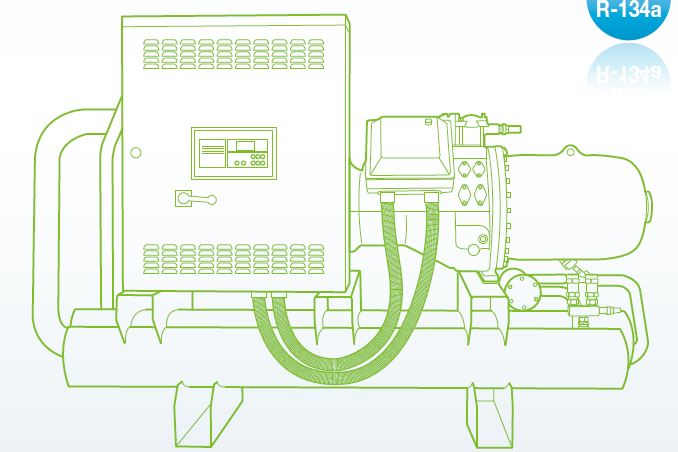

水冷螺杆式冷水机组(R134a)
水冷螺杆式冷水机组(R134a)
CSRH.E-Y系列 制冷量:354kW-2822kW 克莱门特螺杆式冷水机组配合冷却塔或其他稳定的冷却水来源,以水作为供冷介质的中央空调机组,满足建筑物或工艺系统的全年制冷需要。机组采用双螺杆压缩机、配置克莱门特特殊设计蒸发器,稳定可靠,节能高效。机组采用布局结构紧凑,占地空间小,运行噪音小,同时具备热回收、蓄冰的功能,运行范围宽广,满足用户不同工况运行需求,可广泛用于商场、医院、宾馆、工厂、办公大楼等不同类型的建筑物。

拓展功能:

1-半封闭双螺杆压缩机 2-冷媒R134a 3-制冷 4-部分热回收 4-全部热回收

整体框架结构描述:

1. 机组的整体框架及底板采用外表面已做聚脂喷涂处理的镀锌钢板制成,使机组整体不宜生锈。

2. 机组结构布置方便、紧凑、简捷。压缩机、蒸发器及冷凝器上下分层设置,其他制冷部件沿框架外围设置,方便用户充分掌握机组的运行状态,对蒸发器及冷凝器在运输、机房安装及日常运行过程中起到有效的保护作用并且使维护更加方便。机组内的布置经过三维立体优化设计,布置紧凑,优化后的外形比例,需要的维护检修空间小,占用机房面积小,节省空间。

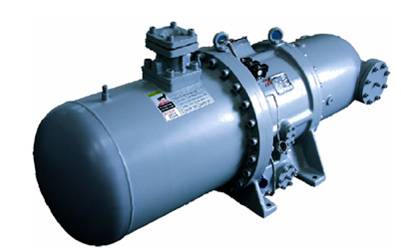

压缩机描述:

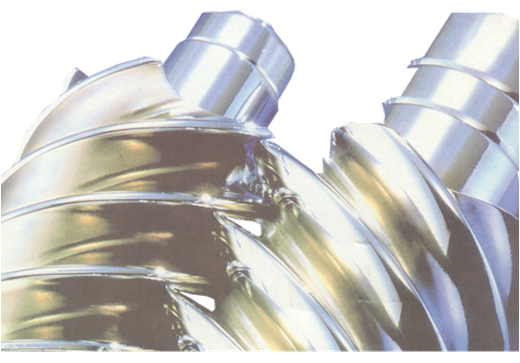

1. 螺杆:半封闭双螺杆式压缩机,不仅运转平稳,精密的压缩机转子间隙,更使高低压侧泄漏减至较少,从而提高了压缩机效率,COP值高。

2. 转动轴承:航空级轴承,坚固耐磨。通过优化转矩分布和降低前后压差,同时减小了轴向扭矩和径向扭矩,改善轴承受力,有效延长寿命。

3. 油分离器:压机内置三级高效油分离器,即使在非常高排气速度下也确保较高的分油效果,通过改进供油润滑方式,有效降低了排气含油量和排气过热度,从而进一步提高油分离效果。

4. 无级调节:通过滑阀进行能量控制,可以使制冷量在10%--100%范围内无级调节。



蒸发器描述:

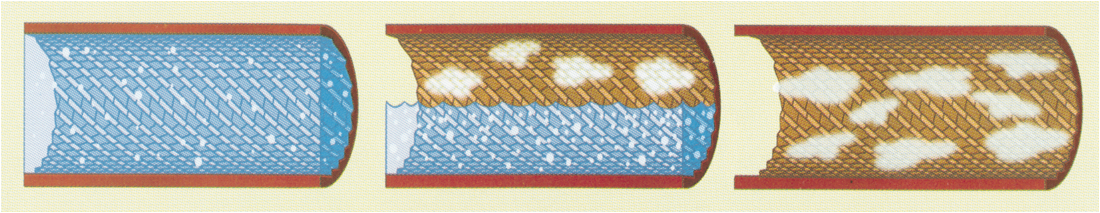

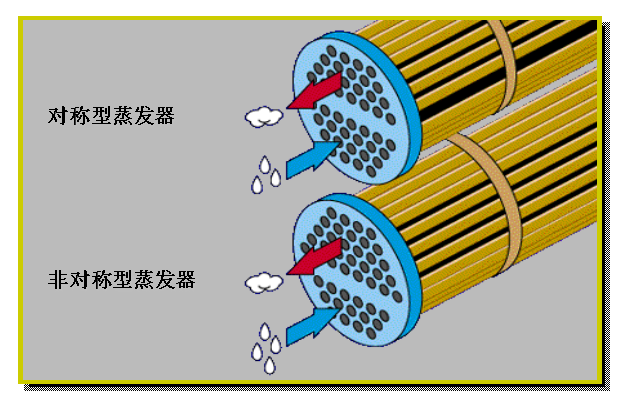

1. 采用壳管式非对称结构设计,即气态、液态制冷剂通过传热铜管流通截面积不同,使制冷剂无论在液态或气态时都在均匀的流速下循环运行,因而不仅使冷媒能够充分蒸发,又使回路的循环阻力减小。

2. 与对称式结构相比,非对称蒸发器不仅具有更高换热效率,而且其也具有更高回油效果。

3. 高传热效率涡旋状内螺纹铜管,增加换热面积和制冷剂扰动,提高换热效果。

4. 蒸发器设计、制造、检验等符合GB/150《钢制压力容器》、JB/4750《制冷装置用压力容器》等压力容器国家标准和法规。

冷凝器:

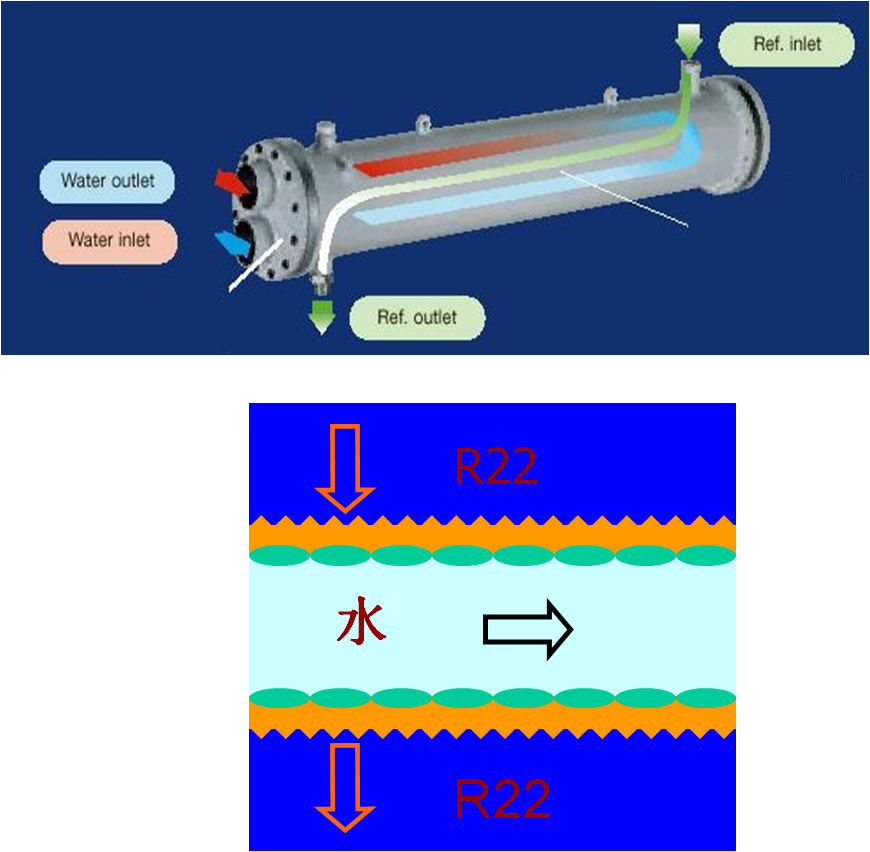

1.  壳管式热交换器采用高效的双螺纹铜管,提高了壳侧制冷剂以及管侧冷却水间的热交换效果。

2.  冷凝器采用特殊的进气方式,均匀分配制冷剂的流量,延长冷凝距离,使换热效果达到更佳。也增大机组过冷度,从而能有效地提高机组循环效率。
3. 冷凝器设计、制造、检验等符合GB/150《钢制压力容器》、JB/4750《制冷装置用压力容器》等压力容器国家标准和法规。

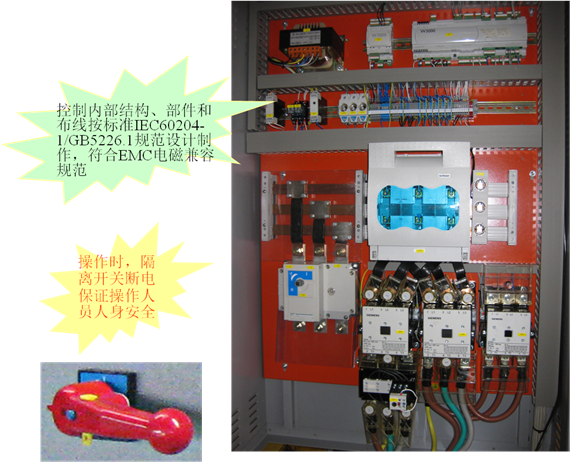

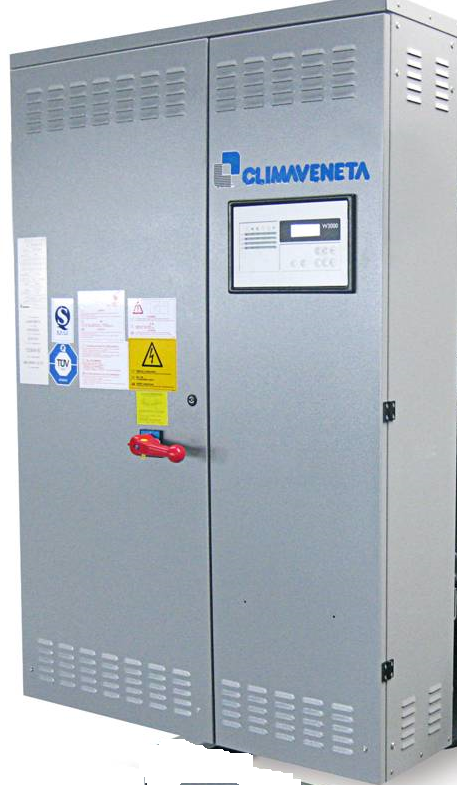

控制柜:

1. 机组启动及微电脑控制部分集成于同一控制柜体,位于机组前端,便于现场操作人员在机房内及机组间的操作,所有电器部分的维修可在机组的前部进行。

2. 电器控制箱为优质钢板压制成,外表面已做镀锌喷粉处理,使其耐气候性好,并能够有效保护机组电气部件。

3. 为了操作人员的安全性,主机一旦接通电源,操作人员将无法打开控制与电器部件的隔离板,以确保操作人员的安全。

控制系统:

采用新型控制系统,具有良好的人机界面,优良的控制调整功能、较强的扩展能力、监控管理能力和兼容性。多个扩展配件,增加远程和群控功能。

1. 友好人机界面:操作屏嵌入机组,方便的操作、良好的保护。全电脑自动控制,实现无人操作。直观LCD界面,多语言多菜单显示数据和参数调整,按照克莱门特传统,压机状态和参数另具有单独的直观显示,运转情况一目了然。

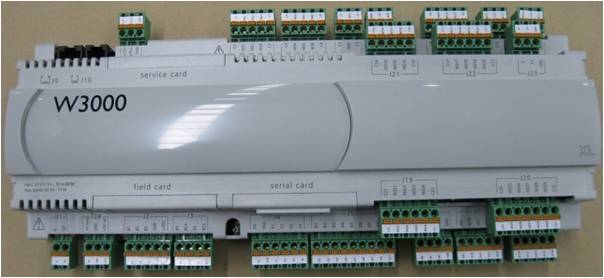

2. 机组控制与运行管理:W3000 微电脑智能控制系统,内置克莱门特特殊设计的控制算法,更加突出机组的节能性和可靠性:FIFO 压缩机运行时间均衡功能,延长整机寿命;自动负荷调整输出功能,节能节电;通过与压缩机的减载系统相配合,实现25-100%无级调节;运行参数调整和设定,适应不同环境应用;温度压力保护采用模拟量测量,可以预测预防故障发生,增加可靠性。

3. 网络通讯和楼宇控制功能:支持楼宇控制连接。可以连接如MODBUS、LONWORKS、BACNET等常见的楼宇控制系统。

4. FWS Internet网络服务器:微电脑智能控制器可以选配克莱门特 FWS 网络服务器,通过局域网或Internet网络监测、参数设定与调整和控制机组运行。

5. 故障保护、报警和分析能力微电脑智能控制器具有故障保护、报警、记录和分析功能,具有高低压开关、缺相、逆相、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示,“Black Box”黑匣子故障记录、分析系统,可以记录400 个故障和每次故障发生前的200 多个现场数据,在故障发生后用来进行故障诊断,快速排除故障,提高技术支持效果。通过连接克莱门特Ser vice 远程服务程序,还可以在故障发生前发现潜在故障并进行妥善的预防处理,防患于未然。



认证及荣誉:

电气控制质量保证:

制冷范围 354kW-2822kW
压缩机形式 半封闭双螺杆
压缩机数量 1-4个
制冷回路 独立制冷回路
制冷剂 R134a
电源形式 380-3Ph-50Hz
南京鑫星中小银行服务业科技创新基地

南京鑫星中小银行服务业科技创新基地

地域11111:江苏省
总冷负荷:10030kW
年份:2017
总热负荷:6753kW
建筑功能:综合办公
系统:水冷磁悬浮变频离心式冷水机组+水地源热泵机组+热回收机组
机组型号及数量:
TECS-W6004L-E 2台,PSRHH5603C-Y 2台,PSRHH5603C-Y-R 1台
河南省肿瘤医院

河南省肿瘤医院

地域11111:河南
总冷负荷:12000kW
年份:2012
总热负荷:
建筑功能:医疗卫生
系统:水冷磁悬浮变频离心式冷水机组
机组型号及数量:

水冷磁悬浮机组2+离心式冷水机组2+空气源能量提升机9

石家庄火车站东广场

石家庄火车站东广场

地域11111:石家庄
总冷负荷:4248kW
年份:2014
总热负荷:
建筑功能:轨道交通
系统:水冷螺杆式冷水机组
机组型号及数量:
CSRH4002C-Y 3台
邯郸市中心医院

邯郸市中心医院

地域11111:邯郸
总冷负荷:3166kW
年份:2017
总热负荷:
建筑功能:医疗卫生
系统:水冷磁悬浮变频离心式冷水机组
机组型号及数量:
TECS-W3903L-E 2台
扬州明发江湾城

扬州明发江湾城

地域11111:江苏
总冷负荷:11371kW
年份:2015
总热负荷:12365kW
建筑功能:
系统:水冷冷水机组+水地源热泵机组
机组型号及数量:
CSRH1801E-Y 1台 PSRHH6003C-Y 2台 PSRHH1651C-Y-R 2台 PSRHH5403C- 2台 PSRHH1901C-Y-R 2台
