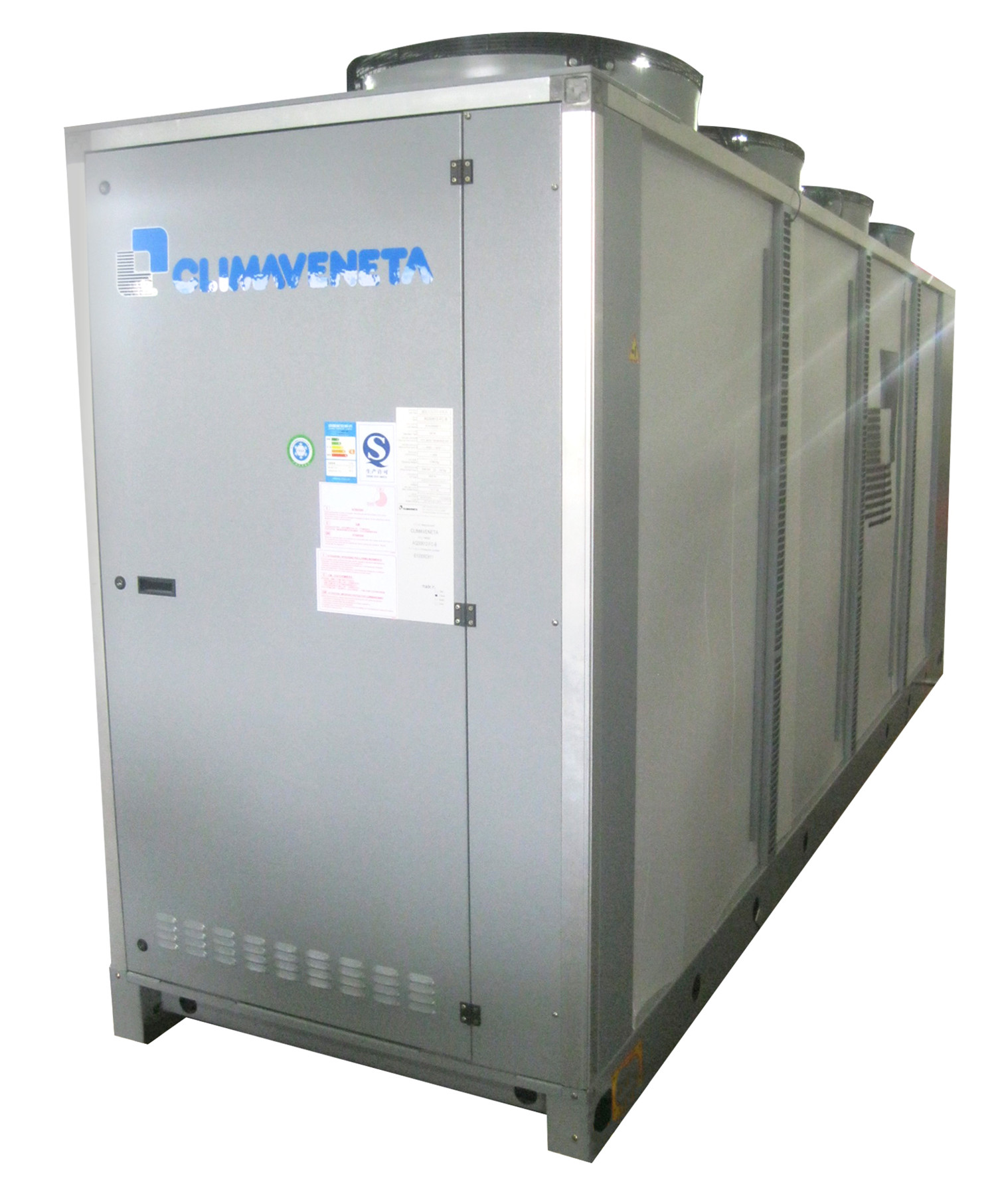

涡旋式自然冷却风冷冷水机组
涡旋式自然冷却风冷冷水机组 air-cooled scoll chiller with free cooling
AQS-FC系列 制冷量:40kW-360kW 克莱门特自然冷机组是为全年需要制冷的场所开发的一款节能产品。自然冷却机组充分利用市外空气这个再生能源,从低温空气中得到免费的冷量,减少压缩机制冷的运行时间,是一种可靠、高效、节能节水、绿色的供冷产品。

拓展功能:

—B 标准型 —SL 超低噪音型 —FC-NG 内置板换型 —FC 普通型

整体框架结构描述:

机组的整体框架及底板均采用外表面已做聚脂喷涂处理的镀锌钢板制成,使机组整体不宜生锈。

压缩机描述:

1、机组采用高效柔性涡旋压缩机,能效比高,运转宁静;柔性压缩机结构,抗液击、抗磨损,可靠性高。

2、双压缩机设计,可以根据负荷变化调整压缩机运行的数量 ,启动电流小。



蒸发器描述:

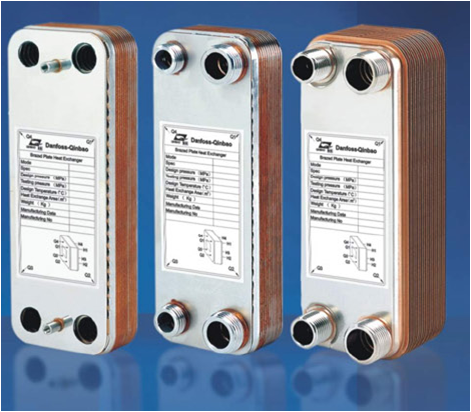

采用AISI316不锈钢钎焊式板式换热器,高效换热。表面包覆闭孔氯丁绝热材料,防止板式换热器外表产生凝露;并且内置板换电加热器,防止板式换热器在恶劣条件下被冻坏。

冷凝器:

克莱门特独特设计的专用冷却盘管,将制冷剂盘管和自然冷却盘管有机结合,能够最大限度的节约空间,无论是压缩机制冷还是全部自然冷却均能满足制冷量需求。



控制柜:

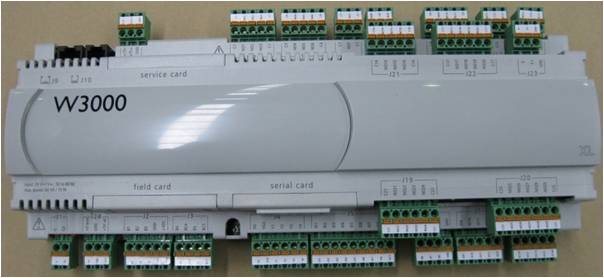

最优化的自然冷却管路程序 智能控制是节能的有效途径,克莱门特空气源自然冷却机组采用先进的 W3000 微电脑智能控制系统,当环境温度低于回水温度 2℃时机组开启部分自然冷却,其特有的自适应功能可根据用户水温、室外环境温度变化智能调节压缩机供冷量,在满足总冷量需求的前提下最小化压缩机工作,最大化自然冷却,保证机组以最节能的方式运行。

控制系统:

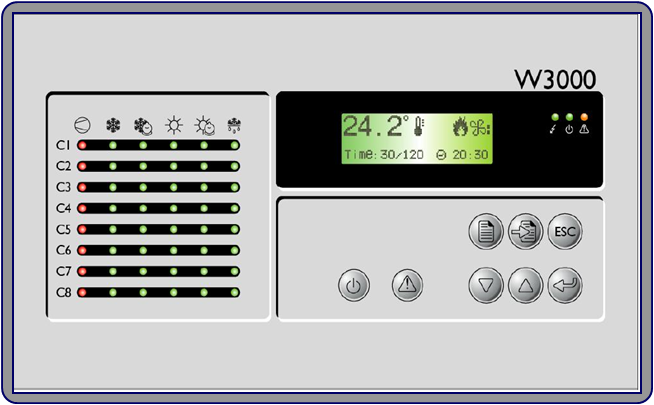

采用新型控制系统,具有良好的人机界面,优良的控制调整功能、较强的扩展能力、监控管理能力和极强的兼容性。多个扩展配件,增加远程和群控功能。 1、友好人机界面:操作屏嵌入机组,方便的操作、良好的 保护。全电脑自动控制,实现无人操作。直观LCD界面,多语言多菜单显示数据和参数调整,按照克莱门特传统,压机状态和参数另具有单独的直观显示,运转情况一目了然。

2、机组控制与运行管理:先进的W3000 微电脑智能控制系统,内置克莱门特特殊设计的控制算法,更加突出机组的节能性和可靠性:FIFO 压缩机运行时间均衡功能,延长整机寿命;自动负荷调整输出功能,节能节电;通过与压缩机的减载系统相配合,实现25-100%无级调节;运行参数调整和设定,适应不同环境应用;温度压力保护采用模拟量测量,可以预测预防故障发生,增加可靠性。

3、网络通讯和楼宇控制功能:支持楼宇控制连接。可以连接MODBUS、LONWORKS、BACNET等常见的楼宇控制系统。

4、FWS Internet网络服务器:微电脑智能控制器可以选配克莱门特 FWS 网络服务器,通过局域网或Internet网络监测、参数设定与调整和控制机组运行。 5、故障保护、报警和分析能力微电脑智能控制器具有完善的故障保护、报警、记录和分析功能,具有高低压开关、缺相、逆相、过载、过流、过热、排气温度、水流、防冻等保护功能,并实现故障的记录、报警显示,独有“Black Box”黑匣子故障记录、分析系统,可以记录400 个故障和每次故障发生前的200 多个现场数据,在故障发生后用来进行故障诊断,快速排除故障,提高技术支持效果。通过连接克莱门特Ser vice 远程服务程序,还可以在故障发生前发现潜在故障并进行妥善的预防处理,防患于未然。



认证及荣誉:

电气控制质量保证:

高环境温度下的全部自然冷却:

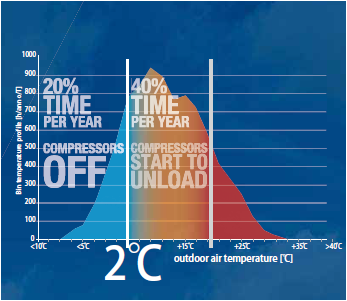

根据中国北方大部分城市的气候特点,大部分时间环境温度都比较低。克莱门特最新的自然冷却技术可使机组在环境温度低于 2℃时即可进入全部自然冷却状态,当环境温度升高后,机组会自动调节,不会影响整机的制冷量。

制冷范围 40Kw-360Kw
压缩机形式 全封闭涡旋
压缩机数量 2-4个
制冷剂 R410A
电源形式 380-3Ph-50Hz
上证所金桥技术中心基地

上证所金桥技术中心基地

地域:上海
总冷负荷:21800kW
年份:2017
总热负荷:1300kW
建筑功能:数据中心
系统:风冷螺杆冷水机组+风冷涡旋热泵机组+热泵热水机组
机组型号及数量:
ERACS3602C-B 16台 AQS0352-B 4台 AQS0182-B 8台 AQS0804-N-B 2台 AQS0552-N-B 2台 AQS0604-ATW-LT 2台
北京云基时代M8云平台机房

北京云基时代M8云平台机房

地域:北京
总冷负荷:3600kW
年份:2017
总热负荷:
建筑功能:数据中心
系统:自然冷却机组
机组型号及数量:
CSRAT4822-FC-NG-B-Y 3台
深圳 京基金融中心瑞吉酒店

深圳 京基金融中心瑞吉酒店

地域:广东
总冷负荷:3800kW
年份:2011
总热负荷:2300kW
建筑功能:酒店会所
系统:风冷冷水+能量提升机
机组型号及数量:
CSRAN2722-Q-SL-Y 3台 CSRAT1922-SL-Y 4台
新浪总部科研大楼项目

新浪总部科研大楼项目

地域:北京
总冷负荷:1100kW
年份:2016
总热负荷:
建筑功能:数据中心
系统:风冷自然冷却冷水机组
机组型号及数量:
CSRAT1702-FC-NG-B-Y 3台
中国建设银行

中国建设银行

地域:北京
总冷负荷:62000kW
年份:2014
总热负荷:
建筑功能:数据中心
系统:风冷自然冷却冷水机组
机组型号及数量:
CSRAT4822-FC-NG-B-Y 48台
